Главная / Огнезащита RE-FLAME / Огнезащита RE-FLAME

Огнезащита RE-FLAME

Огнезащита RE-FLAME
Новинка
от 640 руб. / кг
поделиться
Находится в разделах: Огнезащита RE-FLAME

В последнее время особым спросом пользуются промышленное и коммерческое каркасное строительство с несущими металлоконструкциями. Подобные методы строительства имеют ряд преимуществ перед кирпичной кладкой, монолитным строительством и другими в первую очередь по скорости строительства, стоимости строительства, а так же тем, что здания, построенные по таким технологиям, имеют меньший вес.

Highslide JS Однако большое внимание при использовании данной технологии строительства следует уделять защите несущих частей от коррозии, конденсата и огневого воздействия в случае пожара. Наряду с антикоррозийным грунтом по ржавчине NANO-FIX ANTICOR и теплоизоляционным покрытием RE-THERM, нашим предприятием была разработана высокоэффективная огнезащитная краска RE-FLAME.

В случае возникновения пожара несущие металлоконструкции, подвергаемые воздействию высоких температур, начинают деформироваться. Это явление приводит к разрушению здания за очень непродолжительные промежутки времени.

Для того чтобы увеличить время, за которое не начнется разрушение здания вследствие термического воздействия пламени, необходимо защищать поверхность металла от теплового воздействия. Огнезащитная вспучивающаяся краска RE-FLAME обладает свойствами, которые позволяют ей при нагревании увеличиваться в объеме до 50 раз. Расширяясь, RE-FLAME образует огнеупорную пену с низким коэффициентом теплопроводности, которая препятствует достижению пламени и температуры поверхности металла. Таким образом, RE-FLAME сдерживает температуру пламени до 120 минут. За это время предполагается полная эвакуация персонала из помещения и прибытие к объекту экстренной службы, которая успеет затушить огонь, прежде чем здание начнет разрушаться.

Огнезащитное покрытие RE-FLAME изготавливается исключительно с применением компонентов американского и европейского производства на высокотехнологичном оборудовании, которое позволяет в полной мере обработать компоненты до оптимальной степени смешения и перетира. Следует так же отметить, что в состав огнезащиты RE-FLAME входит наноструктурированные частицы (нанопластинки) оксида алюминия, которые обеспечивают высокую долговечность покрытия, прочность и стойкость к влажности воздуха.

Наше предприятие, помимо огнезащиты предлагает так же антикоррозийный грунт NANO-FIX ANTICOR, который обеспечивает защиту металлоконструкций от коррозии под слоем огнезащитной краски. Долговечность NANO-FIX ANTICOR составляет до 30 лет в условиях открытой атмосферы. В совокупности эти два покрытия представляют собой систему, за работоспособность которой, компания «Инновационные технологии», как производитель несет полную ответственность.


Слой пены, образованный путем воздействия пламени
на покрытие RE-FLAME толщиной 0,7мм.

Highslide JS

1. В целях спасения и защиты персонала:

- Безопасная эвакуация людей из здания за заданный промежуток времени;
- Создание определенного безопасного участка или помещения в здании в течение заданного промежутка времени.

2. В целях защиты собственности и имущества:

- Защита от пожара различных узлов, участков конструкции зданий и инвентаря;
- Противостояние распространению пламени по объекту;
- Защита (изоляция) объектов от воздействия пламени.

Покрытие RE-FLAME, как высокоэффективный огнезащитный состав, может быть применено в строительстве в следующих местах и узлах конструкции:

1. Ограждающие и опорные конструкции из бетона и железобетона.

Бетон и железобетон, хоть и не подвержены горению, но термическое воздействие в целом, а воздействие открытого пламени в особенности, способны разрушить их в течение 5 или 20 минут, в зависимости от интенсивности и температуры нагрева. Таким образом бетон и железобетон нуждаются в огнезащите.

2. Несущие металлоконструкции.

Сталь, как и бетон, не является горючим материалом, но, при воздействии пламени и высоких температур, она начинает плавиться и терять свои прочностные характеристики. Это происходит так же за очень небольшие промежутки времени. Поэтому металлоконструкции, в особенности несущие, в обязательном порядке нуждаются в огнезащите.

3. Воздуховоды (вентиляционные каналы).

Во время пожара в здании, воздуховоды и пластиковые канализационные стояки становятся основным источником распространения пламени по этажам.

4. Плоские кровли.

Битумосодержащие материалы, которые чаще всего используются в качестве покрытия для плоских кровель, являются очень горючими. Поэтому кровля, выполненная с применением битумных материалов, так же нуждается в огнезащите.

5. Оконные проёмы.

Оконные проемы заполняются материалами наподобие монтажной пены. Такие материалы являются горючими, а следовательно, данные узлы нуждаются в защите от огня.

6. Конструкции из древесины.

Из не синтетических и экологически чистых строительных материалов самым горючим является дерево. Таким образом огнезащитное покрытие RE-FLAME, нанесенное на поверхность древесины, надежно защитит её от огня в течение длительного времени и не повлияет на его экологичность.

Highslide JS

Огнезащитное покрытие RE-FLAME является очень эффективным средством от пожара, «пассивного действия». То есть данный состав позволяет, не прибегая к работе людей, не давать пожару распространяться по зданию. Применение RE-FLAME в зданиях самого различного назначения в разы снижает пожарную опасность.

Например, если нанести слой покрытия RE-FLAME на деревянную стену в месте прохождения электропроводки, будет исключена возможность возгорания стены в случае повреждения электрического провода. Так же можно нанести огнезащиту RE-FLAME в потенциально-пожароопасных местах строительных конструкций. Это различные несущие части зданий из металлического или бетонного каркаса, это деревянные несущие и не несущие части зданий.

Можно нанести покрытие на стропильную часть кровли с внутренней стороны, и это предотвратит воспламенение кровли в случае повреждения печной или банной трубы (в частном домостроении).

В массовом домостроении применение RE-FLAME так же незаменимо, ведь во время пожара страдают не только горючие материалы. Пожар – мощнейший источник повышенной температуры и химических реакций вызванных этой температурой, в большинстве случаев с выделением едкого дыма. Зачастую во время пожара, внутри зданий, температура достигает, а иногда и превышает +1000 С. Такую температуру способны выдержать немногие материалы. Даже если прямого горения, или даже тления, при воздействии огня на эти материалы происходить не будет, это совсем не значит, что они будут сохранять свои свойства при таком нагревании. Следовательно, меняя свои свойства, такие материалы как бетон, силикатный кирпич, металлы (кроме вольфрама) и т.п. при воздействии высоких температур будут размягчаться и разрушаться, а здание будет обрушиваться.

Для того чтобы предотвратить все описанные выше явления, либо продлить время, за которое в случае пожара люди беспрепятственно могли бы покинуть охваченное огнем здание было создана огнезащитная вспучивающаяся краска RE-FLAME.

Под воздействием открытого пламени огнезащитное покрытие RE-FLAME расширяется, образуя огнепрочную золистую пену, которая защищает поверхность, на которую оно нанесено от перегрева и разрушения.

Покрытие RE-FLAME (средняя толщина слоя 0,7мм) нанесенное на лист гофрокартона (толщина картона 2,5мм)

Внешний вид пены, образуемой в результате термического воздействия огня на поверхность RE-FLAME. Толщина образованной пены в среднем равна 35мм. Картон под слоем RE-FLAME выдержал огневое воздействие и остался неповрежденным.

В качестве испытательного образца был взят лист картона, толщиной 0,5мм и окрашен покрытием RE-FLAME в три слоя. Толщина каждого слоя составила 0,5мм. Итого общая толщина слоя стала равна 1,5мм.

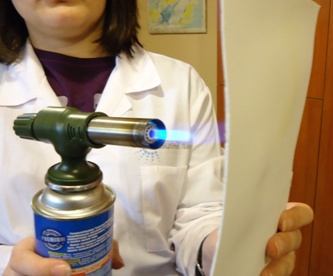

Для имитации пожара была взята газовая горелка с принудительным поддувом. Горелка была направлена на окрашенную сторону листа картона. Температура горения природного газа с принудительным поддувом составляет +1600С.

По достижении температуры покрытия RE-FLAME показателя +200С началось образование трудносгораемой пены. Назначение данной пены как раз заключается в предотвращении либо снижении нагревания основы, на которую нанесено покрытие.


1 минута воздействия

5 минут воздействия

20 минут воздействия


В процессе теплового воздействия огня на покрытие RE-FLAME параллельно производилось термографирование обеих сторон листа картона с выявлением показателей температур поверхности (той на которую происходит воздействие и обратной стороны).

Температура стороны, на которую происходит тепловое воздействие, находится за пределами диапазона измерений тепловизора, т.е. выше чем +500С. Температура поверхности обратной стороны листа картона в самой горячей точке составляет +174С. Данная температура ниже чем температура горения древесины и бумаги, а так же ниже температуры плавления металла и разрушения бетона. Воспламенения и обугливания листа картона после длительного воздействия пламенем благодаря покрытию RE-FLAME не происходит.

Эксперимент наглядно показывает высокую эффективность огнезащитного покрытия RE-FLAME в отношении пламени и высоких температур. При воздействии огня и высокой температуры RE-FLAME вспучивается с образованием огнеупорной пены, которая противодействует дальнейшему нагреванию конструкции, на которую оно было нанесено. А следовательно поверхность покрытая RE-FLAME надежно защищена как от теплового воздействия, так и от воздействия открытого пламени.

Наименование показателя

Характеристика показателя

Внешний вид покрытия

Матовая ровная поверхность

Цвет покрытия

Белый (возможна колеровка в пастельные тона)

Сухой остаток, не менее (% по массе)

72

Плотность (кг/м.куб.)

1200…1300

Размер частиц (мкм)

Не более 60

Температура нанесения, °С

+5…+50 (-20…+50),

в зависимости от модификации

Огнезащитная эффективность

Приведенная толщина металла (мм)

Толщина сухого слоя RE-FLAME (мм)

Расход RE-FLAME (кг/м.кв.)

45

3,4

0,7

1,31

60

3,4

1,14

1,71

90

5,8

1,65

2,48

120

7,8

2,25

3,38

Инструкция по нанесению огнезащитного покрытия «RE-FLAME» на металлические поверхности

1. ОБЩИЕ ПОЛОЖЕНИЯ.

1.1 В данной технологической инструкции приведен процесс нанесения огнезащитного покрытия «RE-FLAME» на металлические поверхности:

1.2 Материалы, используемые для защиты, должны отвечать требованиям соответствующей технической документации. Огнезащитное покрытие «RE-FLAME» должно соответствовать требованиям ТУ 2316-215-89189728-2011.

2. ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ И ОБОРУДОВАНИЕ.

2.1 Набор шпателей.

2.2 Кисти волосяные с длинной мягкой щетиной.

2.3 Электромеханический инструмент для очистки поверхности.

2.4 Металлические щетки, шкурка.

2.5 Безвоздушный краскопульт высокого давления Graco, Wagner и т.п.

2.6 Компрессор.

3. ПОДГОТОВКА ПОВЕРХНОСТИ.

3.1 Перед нанесением покрытия «RE-FLAME» на металлические поверхности, их необходимо обезжирить, очистить от грязи, коррозийных отложений и масляных пятен. Для этого необходимо использовать, ветошь, металлические щетки, воду, органический растворитель типа ацетона и преобразователь ржавчины (например, ортофосфорная кислота).

3.2 Если возможности очистить поверхность от ржавчины нет, либо она затруднена, возможно нанесение «RE-FLAME» поверх грунтовочного состава «NANO-FIX ANTICOR». Грунт «NANO-FIX ANTICOR» в свою очередь может быть нанесен прямо на ржавчину. При этом толщина слоя ржавчины должна составлять не более 0,1мм.

4. ПОДГОТОВКА И НАНЕСЕНИЕ ОГНЕЗАЩИТНОГО СОСТАВА.

4.1 Огнезащитное покрытие «RE-FLAME» поставляется в готовом виде. Однако, при необходимости для разжижения в его состав можно ввести растворитель совместимый с данной модификацией продукта (вода для водорастворимой модификации, либо ксилол для органорастворимой модификации), а так же колеровочную пасту (для придания покрытию какого-либо цвета).

4.2 При разбавлении покрытия «RE-FLAME» следует учитывать, что суммарный объем вводимых веществ не должен превышать 5% от общей массы материала.

4.3 Нанесение покрытия «RE-FLAME» происходит послойно. Толщина каждого слоя в мокром виде составляет не более 0,6мм, период высыхания покрытия составляет 12 часов при температуре воздуха +20С и влажности воздуха не более 70%. Понижение температуры окружающей среды либо увеличение влажности воздуха влечет за собой снижение скорости сушки и увеличение продолжительности сушки.

В таблице представлена зависимость огнезащитной эффективности и расхода покрытия «RE-FLAME» от общей толщины слоя и приведенной толщины металла.

Огнезащитная эффективность

Приведенная толщина металла (мм)

Толщина сухого слоя RE-FLAME (мм)

Расход RE-FLAME (кг/м.кв.)

45

3,4

0,87

1,31

60

3,4

1,14

1,71

90

5,8

1,65

2,48

120

7,8

2,25

3,38

4.4 Условия нанесения водорастворимой модификации покрытия «RE-FLAME»: температура окружающей среды должна быть в диапазоне от +5С до +50С, влажность воздуха не должна быть выше 70%.

4.5 Условия нанесения органорастворимой модификации покрытия «RE-FLAME»: температура окружающей среды должна быть в диапазоне от -20С до +50С, влажность воздуха не должна быть выше 70%. При этом, если работы производятся в помещении, помещение должно хорошо проветриваться, поскольку данная модификация покрытия огнеопасна (содержит ксилол).

4.6 Если эксплуатация покрытия «RE-FLAME» предполагает попадание  атмосферных осадков на его поверхность, покрытие после полного высыхания должно быть окрашено атмосферостойкой краской или эмалью.

4.7 В случае, если поверхности, обработанные покрытием «RE-FLAME», требуют дополнительной защиты и износостойкости (эксплуатация вне помещений), либо декоративных свойств, на поверхность «RE-FLAME» в качестве финишного слоя, можно нанести 1-2 слоя высокопрочного защитного полиуретанового покрытия «S-COMPOSIT». Также поверх «RE-FLAME» можно нанести покрытие «RE-THERM» для придания теплоизоляционных свойств защищаемой конструкции.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

5.1 Органорастворимая модификация огнезащитного покрытия «RE-FLAME» в жидком виде является пожара и взрывоопасным материалом. Высушенное покрытие не является источником выделения в атмосферный воздух и в воздух жилых помещений вредных веществ в концентрациях, превышающих ПДК а.в. в соответствии с требованиями СанПиН 2.1.2.729-99-99 и ГН2.1.6.1338-03.

5.2 Не допускается работать с покрытием вблизи раскаленных либо искрящихся предметов, вблизи открытого огня, в присутствии детей.

5.3 Если работы проводятся в помещении необходимо устраивать усиленную вентиляцию, поскольку при повышенном содержании паров кислоты в воздухе рабочей зоны, возможно его самовоспламенение.

5.4 Водорастворимая модификация огнезащитного покрытия RE-FLAME в жидком виде не является пожара и взрывоопасным материалом. Высушенное покрытие не является источником выделения в атмосферный воздух и в воздух жилых помещений вредных веществ в концентрациях, превышающих ПДК а.в. в соответствии с требованиями СанПиН 2.1.2.729-99-99 и ГН2.1.6.1338-03.

5.5 При работе с огнезащитным составом «RE-FLAME» необходимо выполнять следующие меры предосторожности:

  • помещение, в котором производятся работы по нанесению должно проветриваться;
  • если работы производятся с применением кисти или валика, необходимо использовать спецодежду (перчатки, комбинезон и т.д.), при применении краскопульта необходимо пользоваться так же средствами для защиты глаз и органов дыхания (очки и респиратор «Лепесток»).

5.6 Все применяемые СИЗ должны быть сертифицированы и иметь гигиенические свидетельства либо санитарно-эпидемиологические заключения.

5.7 Общие требования безопасности – в соответствии с ГОСТ 12.0.001 и 13.3.002 Требования к производственному оборудованию и процессам в соответствии с ГОСТ 12.2.003, СП 2.2.2.1327-03 и СанПиН 1.2.2353-08: технологические процессы должны быть механизированы, необходимо обеспечить максимальную автоматизацию, максимальную герметизацию производственного оборудования.

5.8 При производстве и проведении испытаний покрытия «RE-FLAME» должны соблюдаться требования пожарной безопасности по ГОСТ 12.1.004.

5.9 Все работы по производству и испытанию покрытия должны проводиться в помещениях оборудованных приточно-вытяжной вентиляцией соответствующей требованиям ГОСТ 12.04.021 обеспечивающей санитарное состояние производственной среды в соответствии с ГОСТ 12.1.005 и требованиями ГН 2.2.5.1313-03.

6. КРИТИЧЕСКИЕ СИТУАЦИИ

6.1 При попадании продукта в глаза - немедленно промыть глаза проточной водой в течение 15 минут. Если раздражение сохраняется - проконсультироваться с врачом.

6.2 При попадании «RE-FLAME» на кожу - промыть водой с мылом. Загрязненную одежду выстирать.

6.3 При попадании «RE-FLAME» в органы дыхания выйти на свежий воздух.

6.4 В случае пролива продукта для облегчения уборки использовать любой впитывающий материал типа песка, грунта, ветоши и т.д.

Авторизуйтесь, чтобы оставить комментарий
Введите Ваш e-mail:
Введите Ваш пароль:
Если Вы уже зарегистрированы на нашем сайте, но забыли пароль или Вам не пришло письмо подтверждения, воспользуйтесь формой восстановления пароля.
